一、引言

    我國現行的熱力站運行管理仍處于手工操作階段，影響了集中供熱優越性的充分發揮。主要反映在：缺少全面的參數測量手段，無法對運行情況進行系統的分析判斷；系統運行情況失調難以消除，造成用戶冷熱不均；供熱參數未能在最佳工作狀況下運行，供熱量與需熱量不匹配；運行數據不全，難以實現量化管理。

    搞好城市集中供熱工程，必須要全面提高供熱技術水平。一是要提高供熱系統的自動化控制水平，另一點就是要提高供熱行業的管理水平。供熱工程中的自動控制對于保證供熱系統的優質供熱、安全運行、經濟節能、環境保護具有十分重要的作用。

二、組成結構

三、主要技術原理：

    2、GPRS模塊

a、不必關心模塊的射頻電路部分（使用的是移動運營商的公網）。及相關硬件連。

b、不必關心AT 指令集。對應用工程師而言下很大的工夫去消化幾十頁甚至是上百頁的英文的AT 指令集使用資料，是一件要花很多時間費很大精力的事情。所有與AT 響應有關的操作都是由G300 模塊在模塊的內部完成。

C、不必關心TCP/IP 協議及互連網絡的相關知識：由于GPRS 模塊是基于互連網的通信方式，在使用中就要與INTERNET 網絡打交道，所有與網絡的信息交換都是G300 模塊在內部自動完成的。無須用戶參與。

d、不必用戶單獨擁有一個固定的IP 地址。

e、具有格式傳輸及透明傳輸兩種傳輸格式。

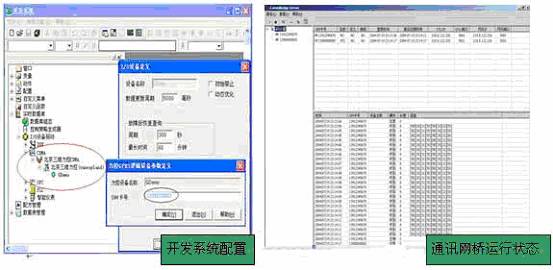

f、與各種組態軟件直接連接無須專用的驅動程序。

g、支持總線式的被動傳輸數據方式。

h、使用G300 時，用戶只需要擁有以前所熟悉的串口通信知識就可通過GPRS 網絡進行通信。

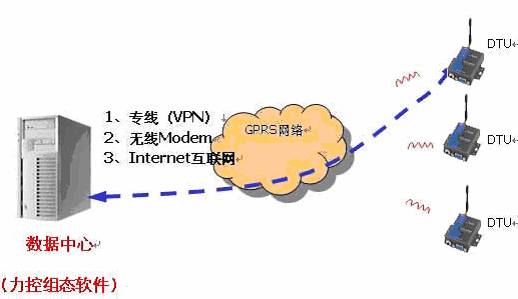

常見的組網結構如下：

    強大的Web功能和Internet/Intranet瀏覽器技術，直接支持多文檔。WWW功能全部用VC++實現，因此當在Internet上遠程訪問監控畫面時，具有更好的實時性。同時易于使用ASP等快速開發工具構建B/S系統結構，并可以直接訪問單窗口。

    國內領先的網絡體系構架，支持B/S和C/S訪問方式，支持多層次網絡冗余及故障切換。提供多重冗余結構，支持IO設備冗余、網絡冗余、數據庫冗余等；

* 率先通過國內各主流的GPRS DTU產品實現與控制設備如PLC、儀表和模塊等通過移動網絡進行互連；

* 可同時連接多個不同廠家的GPRS終端與控制設備進行遠程通訊；

* 通過GSM手機短信報警管理系統方便管理報警信息；

* 適用于各種管網（如熱、水、電、油、煤氣等）、礦山、水文、交通、環保等系統進行遠程監控

4、系統功能詳解

*數據采集和處理功能

    通過無線方式（捷麥通信數傳電臺D21DM）把各個換熱站的運行數據采集到調度站，在調度站上進行顯示，運算，處理�！　�*畫面顯示功能

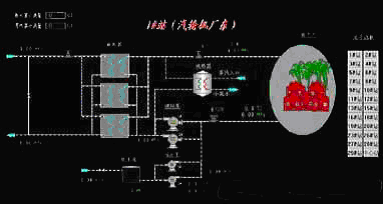

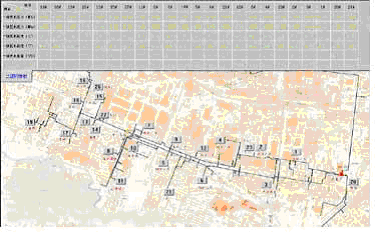

    主畫面顯示整個主網的干線動態工藝流程圖，流程圖上標有各個換熱站的實際位置，并顯示換熱站的主要參數。換熱站傳輸上來的數據也可以表格或者棒圖的方式進行顯示。在主畫面通過按鈕可以切換到任一個換熱站，

    詳細信息如下圖所示:

*設備報警功能

    當換熱站的設備出現運行故障時，自動把故障信息傳輸?shù)秸{(diào)度站，及時提醒操作人員。

    CRT屏幕顯示故障區域流程圖,事故設備圖形變色。報警窗口會彈出報警信息，報告報警種類、時間、報警值是否恢復等信息。報警系統發出聲音報告事故情況。

*通訊自診斷功能

    在畫面上顯示通訊站號，通訊速率，通訊口信息，當和某一換熱站通訊出現故障時，畫面上會出現信息提示。

*管理功能

    通過內部運算，可以運算出換熱效率，一二次管網失水率，熱量平衡關系。

*歷史數據查詢

    總調度站把各個換熱站傳輸上來的數據存入歷史數據庫，可以通過查詢歷史數據曲線查詢某一段時間的運行數據。

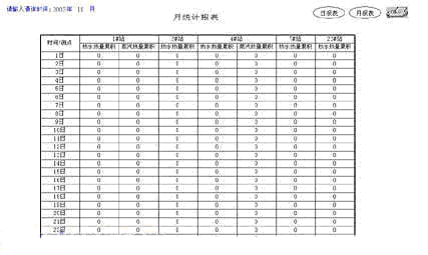

*報表打印功能

    按換熱站把數據進行歸納，分類。調度站的打印機可以把這些數據進行輸出，形成日報表，月報表，實時報表。

*生產調度功能

    度站的值班人員可以根據換熱站的實際運行狀況給操作人員下達調度指令。

    數據中心采用ADSL方式與INTELNET公網連接，采用公網固定IP或域名。此種方案需要先在INTERNET運營商申請ADSL等寬帶業務。其中，數據中心采用公網固定IP的方式，監控點直接向中心發起連接，運行相對可靠、穩定。

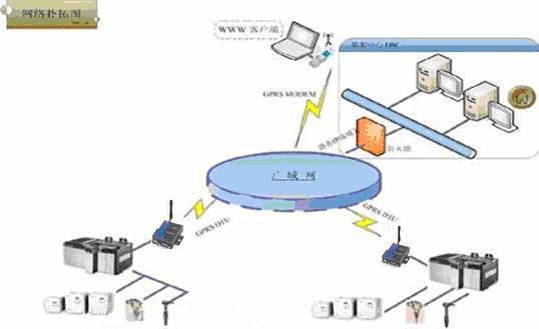

    計算機監控系統的基本結構如主圖所示。系統中的測量傳感器（溫度，壓力，液位，流量等）對被控對象進行檢測，把被控量轉變成統一的電信號，經模/數轉換器轉變成數字信號送入過程控制器（工控機或PLC）內。計算機將此測量值與給定值進行比較，按一定的控制算法，產生控制指令，經數/模轉換器將數字信號轉換成電信號，通過執行機構控制被控對象，達到預期的控制目標。換熱站的數據通過GPRS DTU與數據中心調度站交換數據。

    計算機監控系統作為監督、管理系統，它除了實現現場參數的顯示、記錄、打印和報警功能外，還可以對供水溫度進行最優化計算，用來指揮直接控制系統，以此去自動調整給定值，從而使供熱過程處于最優狀態。

    在所有的自控系統中，有線網絡是最常用的網絡，但對于熱網系統來說，由于多在市區內，而且距離較遠，敷設通訊電纜非常困難，一般較少采用。

三、總結　　

I、提高了采暖收費工作的工作效率及準確度，保證收費工作高效、穩定運行。

II、提高了工程設計水平及技術檔案管理水平，公司熱力設施的基礎數據全部使用地理信息系統進行管理，使得公司所有的技術人員都可以在辦公網絡上查詢到公司熱力設施的基礎數據，方便了供熱運行。

III、提高了熱網運行調度水平，提高了供熱服務質量，熱網投入自動運行后，換熱站二級管網的供回水溫度始終在規定的范圍內運行，同時熱網自動運行可以快速跟蹤室外溫度的變化，當室外溫度出現大的變化時，二級管網供回水溫度同時也跟著變化，保證采暖用戶的室內溫度始終比較均衡，避免了熱網溫度滯后現象，大大提高了供熱服務質量，同時在白天室外氣溫較高時減少了供熱量，這樣就可以節約大量的熱量和電量，減少了熱網運行成本。

IV、遠程訪問，遠程控制。如主圖所示，供熱公司的調度者，通過登陸Internet（無線或有線），進入數據中心的力控服務器。獲得權限以后，可以隨時調節熱網運行參數，在節假日可以人為提高供熱運行參數，保證了用戶室內溫度，得到了用戶的好評，為熱力公司樹立了良好的企業形象。
