一、管網運行狀態實時監測系統前端

    根據現場物理量的不同選用不同類別和量程的傳感器，通過變送器將不同的傳感器信號統一成標準信號（4-20mA,0-10V等）送給采集器。采集器將上述信號包括流量統計的數據傳遞給通訊模塊，通訊模塊由北京捷麥通信器材有限公司提供G300GPRS模塊將現場采集來的信息傳輸給監測中心。監測中心用G300來接收信息。具體框圖如下：

二、管網運行狀態實時監測系統監控中心

    監測中心就需要一臺北京捷麥通信器材有限公司提供的G300GPRS模塊，不需要固定IP地址，沒有任何傳輸協議，主站模塊收到現場發來的信息后，通過串口把信息給與之相連的計算機并通過組態軟件顯示。

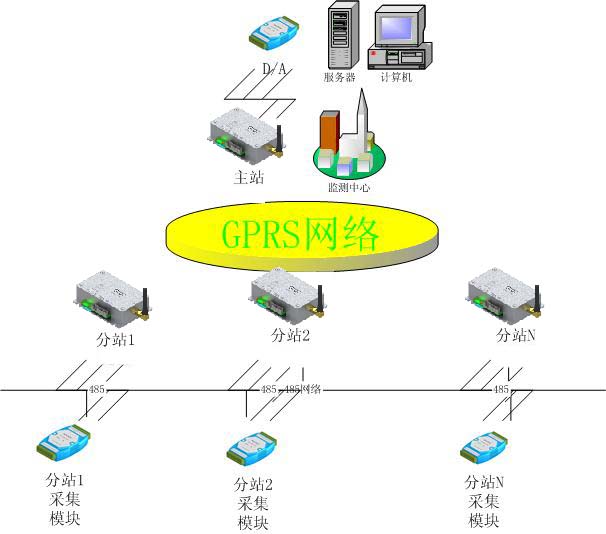

    具體實現框圖如下所示：

三、管網運行狀態實時監測系統主要功能

    1、管線數據實時監測

    監測點的數據（累計流量、瞬時流量、管線壓力、液位、工作狀態等信息）能夠?qū)崟r顯示在監測中心的服務器屏幕上，準確地反映管線的實際運行狀態，數據實時監測，每5分鐘記錄一次數據。顯示的方式既有電子地圖動態實時數據顯示，也有實時數據曲線、歷史曲線顯示，且具有友好的人機界面。并保存各監測點的水量信息、停電信息、管路壓力等，另外保存操作員的操作日志、報警紀錄等。監測點設備運行狀態是否正常，能夠在服務器上顯示。

    2、主動召測功能

    即任何時候可以在監測中心的服務器上主動提取監測點的數據。監測點能夠隨時接受召測，上報相關數據，實現遠程監測功能。數據采用校驗算法，保證數據可靠傳輸。

    3、數據報表功能

    自動生成日報、月報、年報，也可隨時進行統計報表、打印�？梢栽O(shè)置自動打印功能。

    4、管線數據分析

    監測的實時數據，分析各個取水點的用水情況（如小時用水量、日用水量），對于異常情況產生告警；基于管線數據模型分析沿線的壓力損失和流量損失，對于壓力異常產生告警�？砂慈铡⒃�、年繪出，可統計管路總的供水量趨勢圖。實時繪制某幾個監測點瞬時流量曲線圖、壓力曲線圖、液位曲線圖。

    5、數據存儲備份功能

    系統數據庫可以本地存儲，其存儲時間根據需求和計算機配置決定。使用人員可根據需要，把數據隨時備份出來，在系統破壞后，利用備份的數據，恢復系統的原始狀態。其他計算機通過內部局域網絡，查詢各種數據，并打印相應報表，即實現資源共享

    6、數據遠端演示功能

    除了主監控中心外,系統可以在任何想建分中心的地方建立分監控中心,通過GPRS網絡和主監控中心連接，極大程度地方便了用戶管理和使用。分監控中心的權限只限于數據監視，而不允許向下操作，保證了系統的安全，主監控中心的各個分監控中心的數據完全同步實時顯示。

    7、故障自動報警功能

    監測點的GPRS流量壓力采集傳輸處理器自動將故障信息上報到監測中心，自動打印報警信息。自動檢測的故障有：流量計通訊故障、220v交流停電、壓力傳感器故障、液位故障等。如有故障造成數據漏召，提示需補召的數據列表，有利于數據的完整。

    8、系統擴充升級功能

    系統具有開放的數據接口，方便后期監測點的增加和擴容。GPRS流量壓力采集傳輸處理器設計1路485接口、2路模擬量接口、1路開關量接口。監測中心通過顯示共享器擴展投影機大屏幕顯示，系統可擴展移動筆記本電腦遠程監測數據，系統可通過交換機擴展到局域網數據共享。

四、管網運行狀態實時監測系統的特點

1、基于GPRS管線網絡實現大范圍內管線運行狀態監測，為用戶省去了昂貴的網絡建設和維護費用，實時性高，組網費用低；

2、監測信息豐富真實，系統響應速度快；

3、大容量數據庫，歷史數據存儲沒有后顧之憂；

4、多個分中心支持，GPRS傳輸方式，方便用戶管理；

5、高可靠工業級設計，維護簡單；

6、經濟效益、社會效益顯著,運行成本低廉。
